Как да охладим DC двигател?

Като опитен доставчик на постояннотокови двигатели, бях свидетел от първа ръка на предизвикателствата, свързани с поддържането на постояннотокови двигатели охладени. Прегряването е един от най-често срещаните проблеми, които могат да доведат до намалена ефективност, съкратен живот и дори повреда на двигателя. В тази публикация в блога ще споделя някои ефективни методи за охлаждане на постояннотоков двигател, осигурявайки неговата оптимална производителност и дълъг живот.

Разбиране на причините за прегряване в постояннотокови двигатели

Преди да се задълбочим в решенията за охлаждане, важно е да разберем защо постояннотоковите двигатели прегряват. Има няколко фактора, които могат да допринесат за този проблем:

1. Електрически загуби: Когато токът протича през намотките на двигателя, съпротивлението кара част от електрическата енергия да се преобразува в топлина. Това е известно като загуба на мед. Освен това, магнитните загуби в сърцевината на двигателя също могат да генерират топлина.
2. Механични загуби: Триенето между движещи се части, като лагери и четки, може да предизвика топлина. Високите скорости и тежките товари могат да влошат тези загуби.
3. Фактори на околната среда: Работата на двигателя в гореща или влажна среда може да затрудни разсейването на топлината от двигателя. Лошата вентилация или ограниченият въздушен поток около двигателя също могат да допринесат за прегряване.

Методи за охлаждане на постояннотокови двигатели

1. Охлаждане с естествена конвекция

Охлаждането с естествена конвекция е най-простият и най-рентабилен метод за охлаждане на постояннотоков двигател. Той разчита на естественото движение на въздуха около двигателя, за да отвежда топлината. Повърхността на двигателя играе решаваща роля в този процес. Двигателите с по-големи повърхности могат да разсейват топлината по-ефективно.

За да подобрите охлаждането с естествена конвекция, можете:

• Уверете се, че моторът е монтиран на открито място с достатъчно пространство около него за циркулация на въздуха.
• Избягвайте да покривате двигателя или да го поставяте в затворен шкаф без подходяща вентилация.

Охлаждането с естествена конвекция обаче има своите ограничения. Подходящ е само за малки по размер двигатели с ниска мощност или двигатели, които работят при леки натоварвания. За по-големи двигатели или такива, работещи при големи натоварвания, може да са необходими допълнителни методи за охлаждане.

2. Принудително въздушно охлаждане

Принудителното въздушно охлаждане включва използването на вентилатор за издухване на въздух върху повърхността на двигателя, увеличавайки скоростта на топлообмен. Този метод е по-ефективен от охлаждането с естествена конвекция и може да се използва за двигатели с различни размери и мощности.

Има два вида системи за принудително въздушно охлаждане:

• Външни вентилатори: Външен вентилатор може да се монтира близо до двигателя, за да насочва въздушния поток върху повърхността му. Това е сравнително просто и евтино решение. Можете да избирате от различни типове вентилатори, като аксиални вентилатори или центробежни вентилатори, в зависимост от размера на двигателя и наличното пространство.
• Интегрирани вентилатори: Някои постояннотокови двигатели се доставят с интегрирани вентилатори, които са вградени в корпуса на двигателя. Тези вентилатори са проектирани да осигурят непрекъснат въздушен поток над критичните компоненти на двигателя, осигурявайки ефективно охлаждане.

Когато използвате принудително въздушно охлаждане, важно е да се уверите, че пътищата за всмукване и изпускане на въздух нямат препятствия. Редовно почиствайте лопатките на вентилатора и въздушните филтри, за да поддържате оптимален въздушен поток.

3. Течно охлаждане

Течното охлаждане е високоефективен метод за охлаждане на постояннотокови двигатели, особено за приложения с висока мощност. Това включва циркулиране на охлаждаща течност, като вода или специална охлаждаща течност, през охлаждаща риза или тръби около двигателя.

Охлаждащата течност абсорбира топлината от двигателя и я предава на топлообменник, където се разсейва в околната среда. Системите за течно охлаждане могат да осигурят прецизен контрол на температурата и са способни да отстраняват големи количества топлина.

Системите за течно охлаждане обаче са по-сложни и скъпи от системите за въздушно охлаждане. Те изискват допълнителни компоненти, като помпи, радиатори и маркучи, и подходяща поддръжка за предотвратяване на течове и корозия.

4. Радиатори

Радиаторите са пасивни охлаждащи устройства, които могат да бъдат прикрепени към повърхността на двигателя, за да увеличат неговата ефективна повърхност за разсейване на топлината. Те обикновено са направени от материали с висока топлопроводимост, като алуминий или мед.

Радиаторите работят, като отвеждат топлината от двигателя в околния въздух. Те се предлагат в различни форми и размери, а някои радиатори са проектирани с перки за допълнително подобряване на преноса на топлина.

Когато избирате радиатор, вземете предвид номиналната мощност на двигателя, наличното пространство и необходимия капацитет на разсейване на топлината. Уверете се, че радиаторът е правилно прикрепен към двигателя, за да осигурите добър топлинен контакт.

Приложение - Специфични съображения за охлаждане

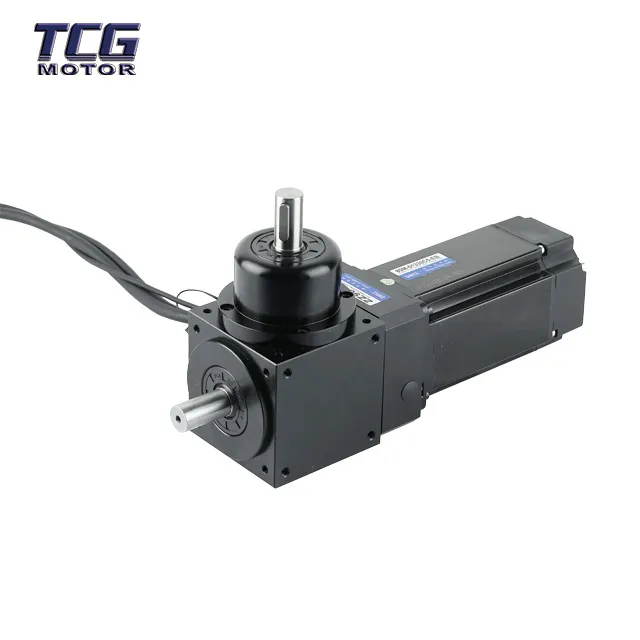

DC безчетков мотор за ролкови врати със задвижване

TheDC безчетков мотор за ролкови врати със задвижванечесто се монтира в затворени пространства, като например над ролетната врата. Това може да ограничи естествения въздушен поток около двигателя, увеличавайки риска от прегряване.

За този тип двигатели принудителното въздушно охлаждане с помощта на външен вентилатор е практично решение. Вентилаторът може да бъде монтиран по начин, който насочва въздуха към критичните компоненти на двигателя, като задвижващата електроника и намотките на двигателя.

Ниски обороти в минута DC мотор с четка

TheНиски обороти в минута DC мотор с четкаобикновено се използва в приложения, където се изисква бавно и стабилно въртене, като например в малки машини или системи за автоматизация. Тези двигатели обикновено генерират по-малко топлина в сравнение с високоскоростните двигатели.

Охлаждането с естествена конвекция може да е достатъчно за двигатели с постоянен ток с ниска мощност и ниски обороти. Въпреки това, ако двигателят работи при непрекъснато натоварване или в топла среда, може да се добави малък външен вентилатор за подобряване на охлаждането.

DC четка малък мотор

TheDC четка малък моторсе използва широко в различни потребителски продукти и малки промишлени приложения. Поради малкия си размер, тези двигатели могат лесно да се охлаждат чрез естествена конвекция или малък вграден вентилатор.

Правилното разположение на мотора в продукта е от решаващо значение за осигуряване на добър въздушен поток. Ако моторът е част от по-голям комплект, уверете се, че цялостният дизайн позволява подходяща вентилация.

Значение на правилното охлаждане

Правилното охлаждане на постояннотокови двигатели е от съществено значение поради няколко причини:

• Повишена ефективност: Хладният мотор работи по-ефективно, преобразувайки по-висок процент електрическа енергия в механична. Това може да доведе до по-ниска консумация на енергия и спестяване на разходи.
• Удължен живот: Прегряването може да причини повреда на изолацията на двигателя, лагерите и други компоненти, намалявайки живота му. Като поддържате двигателя охладен, можете значително да удължите неговия експлоатационен живот.
• Надеждност: Добре охладеният двигател е по-малко вероятно да претърпи внезапни повреди, което гарантира надеждна работа в критични приложения.

Заключение

В заключение, изборът на правилния метод за охлаждане за вашия DC двигател зависи от няколко фактора, включително размера на двигателя, номиналната мощност, работната среда и изискванията за приложение. Като доставчик на двигатели за постоянен ток, мога да предложа широка гама от двигатели, включителноDC безчетков мотор за ролкови врати със задвижване,Ниски обороти в минута DC мотор с четка, иDC четка малък мотор, заедно с експертни съвети относно решения за охлаждане.

Ако сте изправени пред предизвикателства с охлаждането на двигателя или търсите най-добрия двигател за вашето конкретно приложение, насърчавам ви да се свържете с нас за подробно обсъждане. Нашият екип от професионалисти е готов да ви помогне при избора на правилния двигател и прилагането на ефективна стратегия за охлаждане.

Референции

• „Електрически двигатели и задвижвания: основи, типове и приложения“ от Остин Хюз
• „Наръчник за двигатели“ от Арнолд Тъстин
