Как да се диагностицират повреди в DC двигател?

Диагностицирането на неизправности в DC двигател е изключително важно умение за всеки, който се занимава с експлоатацията и поддръжката на електрическо оборудване. Като доставчик на двигатели за постоянен ток, през годините съм срещал различни проблеми с двигателите. В този блог ще споделя някои ефективни методи за диагностициране на неизправности в двигател с постоянен ток, които могат да ви помогнат да поддържате двигателите си да работят гладко и да намалят времето за престой.

Разбиране на основите на постояннотоковите двигатели

Преди да се задълбочим в диагностиката на неизправностите, от съществено значение е да имате основни познания за постояннотокови двигатели. DC мотор преобразува електрическата енергия в механична енергия. Състои се от няколко ключови компонента, включително статор, ротор, комутатор, четки и лагери. Всеки компонент играе жизненоважна роля в работата на двигателя и всяка неизправност в тези части може да доведе до повреда на двигателя.

Статорът е неподвижната част на двигателя, която създава магнитно поле. Роторът, от друга страна, е въртящата се част, която взаимодейства с магнитното поле на статора, за да генерира въртящ момент. Комутаторът е устройство, което обръща посоката на тока в намотките на ротора, осигурявайки непрекъснато въртене. Четките са отговорни за преноса на електрически ток от източника на захранване към комутатора. И накрая, лагерите поддържат ротора и му позволяват да се върти гладко.

Визуална проверка

Първата стъпка при диагностицирането на повреда на DC мотор е визуална проверка. Този прост, но ефективен метод може да ви помогне да идентифицирате очевидни проблеми като разхлабени връзки, повредени кабели или износени компоненти.

Започнете, като прегледате външността на двигателя за признаци на физическа повреда, като пукнатини, вдлъбнатини или корозия. Проверете монтажните болтове, за да се уверите, че са стегнати и сигурни. Разхлабеният монтаж може да причини прекомерни вибрации, което може да доведе до преждевременно износване и разкъсване на компонентите на двигателя.

След това проверете окабеляването на двигателя. Потърсете протрити или повредени кабели, тъй като те могат да причинят късо съединение или електрическа дъга. Проверете връзките на клемите, за да се уверите, че са чисти и стегнати. Разхлабените връзки могат да доведат до лош електрически контакт, водещ до прегряване и намалена производителност на двигателя.

Огледайте четките и комутатора. Четките трябва да са в добро състояние, без признаци на прекомерно износване или повреда. Ако четките са износени над препоръчителната граница, те трябва да бъдат сменени. Комутаторът трябва да е гладък и без никакви драскотини или канали. Повреден комутатор може да причини искри и лоша работа на двигателя.

Електрически тестове

След визуална проверка следващата стъпка е да се извършат електрически тестове на двигателя. Тези тестове могат да ви помогнат да идентифицирате електрически проблеми като късо съединение, отворени вериги или повреда на изолацията.

Тестване на устойчивост

Тестването на съпротивлението е прост, но ефективен метод за проверка на целостта на намотките на двигателя. Използвайте мултицет, за да измерите съпротивлението на всяка намотка. Сравнете измерените стойности със спецификациите на производителя. Ако съпротивлението е значително по-високо или по-ниско от определената стойност, това може да означава проблем с намотката, като късо съединение или отворена верига.

Изпитване на съпротивлението на изолацията

Изпитването на изолационното съпротивление се използва за проверка на състоянието на изолацията на двигателя. Ниската стойност на съпротивлението на изолацията може да показва разрушаване на изолацията, което може да доведе до утечка на електричество и късо съединение. Използвайте мегаомметър, за да измерите изолационното съпротивление между намотките на двигателя и рамката на двигателя. Измерената стойност трябва да бъде в диапазона, определен от производителя. Ако съпротивлението на изолацията е твърде ниско, може да се наложи двигателят да се пренавие или смени.

Тестване на напрежението

Тестването на напрежението се използва за проверка на захранващото напрежение към двигателя. Използвайте мултицет, за да измерите напрежението на клемите на двигателя. Измереното напрежение трябва да бъде в обхвата на номиналното напрежение на двигателя. Ако напрежението е твърде високо или твърде ниско, това може да доведе до прегряване на двигателя или неефективна работа.

Тестване на производителността

Тестването на производителността се използва за оценка на производителността на двигателя при нормални работни условия. Това може да ви помогне да идентифицирате проблеми като намален въртящ момент, прекомерна вибрация или необичаен шум.

Тестване на въртящия момент

Тестването на въртящия момент се използва за измерване на изходния въртящ момент на двигателя. Това може да се направи с помощта на динамометричен ключ или динамометър. Сравнете измерената стойност на въртящия момент със спецификациите на производителя. Ако въртящият момент е значително по-нисък от определената стойност, това може да означава проблем с двигателя, като износен лагер или повредена намотка.

Тестване на вибрации

Тестът за вибрации се използва за откриване на прекомерни вибрации в двигателя. Прекомерната вибрация може да причини преждевременно износване на компонентите на двигателя и може също да показва проблем с подравняването или баланса на двигателя. Използвайте анализатор на вибрации, за да измерите нивата на вибрации на двигателя. Сравнете измерените стойности със спецификациите на производителя. Ако нивата на вибрации са твърде високи, може да се наложи моторът да бъде пренастроен или балансиран.

Тестване на шума

Тестът за шум се използва за откриване на необичаен шум в двигателя. Ненормален шум може да показва проблем с двигателя, като износен лагер, разхлабен компонент или неправилно подравнен вал. Слушайте внимателно двигателя, докато работи. Ако чуете някакви необичайни шумове, като къртене, писък или тракане, може да се наложи допълнителна проверка на двигателя.

Често срещани неизправности на постояннотокови двигатели и решения

Ето някои често срещани неизправности на DC мотора и възможните им решения:

Прегряване

Прегряването е често срещан проблем при постояннотоковите двигатели. Може да бъде причинено от различни фактори, като претоварване, лоша вентилация или късо съединение в намотките. За да разрешите този проблем, проверете натоварването на двигателя и се уверете, че е в рамките на номиналния капацитет на двигателя. Подобрете вентилацията около двигателя, за да предотвратите натрупването на топлина. Ако прегряването е причинено от късо съединение, може да се наложи двигателят да се пренавие или смени.

Искри в четките

Искрите при четките могат да бъдат причинени от износени четки, повреден комутатор или лош контакт на четките. За да разрешите този проблем, сменете износените четки. Ако комутаторът е повреден, може да се наложи да бъде направена нова повърхност или сменена. Уверете се, че четките са поставени правилно и имат добър контакт с комутатора.

Намален въртящ момент

Намаленият въртящ момент може да бъде причинен от износен лагер, повредена намотка или проблем със захранването. За да разрешите този проблем, сменете износения лагер. Ако намотката е повредена, може да се наложи двигателят да се пренавие или смени. Проверете захранването, за да се уверите, че осигурява правилното напрежение и ток.

Заключение

Диагностицирането на неизправности в DC двигател изисква систематичен подход и добро разбиране на компонентите и работата на двигателя. Като следвате стъпките, описани в този блог, можете ефективно да диагностицирате и разрешите повечето проблеми с постояннотокови двигатели.

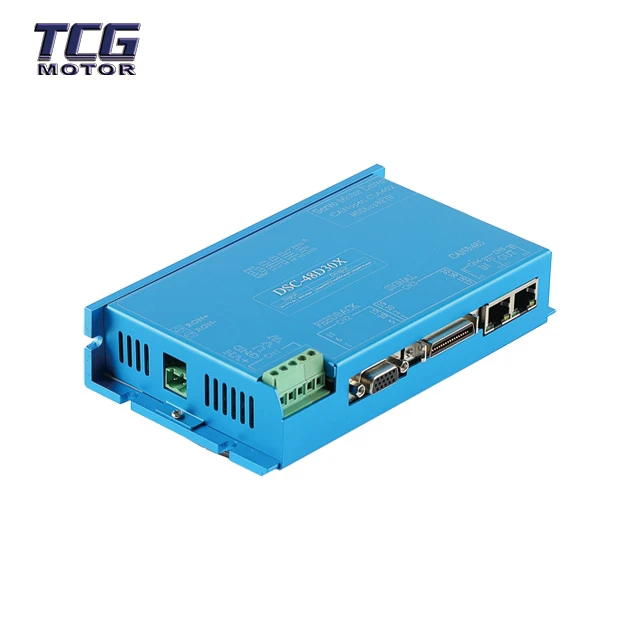

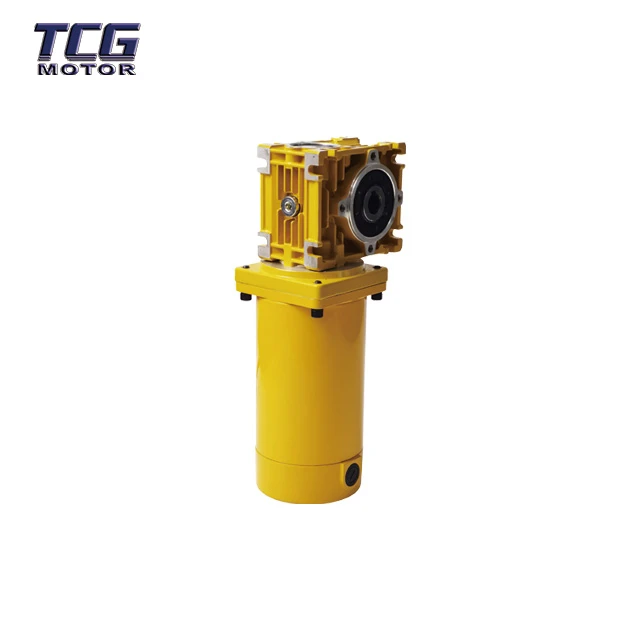

Като доставчик на DC двигатели, ние предлагаме широка гама от висококачествени DC двигатели, включителноDC безчетков мотор със спирачки,DC мотор с въглеродна четка, иБезчетково задвижване с постоянен ток. Нашите двигатели са проектирани да отговарят на най-високите стандарти за качество и надеждност. Ако имате някакви въпроси или се нуждаете от помощ при избора на DC двигател или диагностиката на неизправности, моля не се колебайте да се свържете с нас. Винаги сме готови да ви помогнем да намерите най-доброто решение за вашите нужди.

Референции

• „Електрически двигатели и системи за управление“ от Стивън Л. Херман
• „Отстраняване на неизправности в двигателя и задвижването“ от Робърт Н. Болин
